Модульная дымоходная система Flammen.

Модульная дымоходная система Flammen.

Патент РФ на полезную модель№ 145321  от 11.08.2014 г.

 Данная конструкция разработана для устройства дымоходных шахт внутри дома и предназначена  для отопительных котлов печей и каминов,  работающих на твердом, жидком топливе  в режиме разрежения.


 Дымоходную систему предполагается использовать преимущественно:

- при устройстве облегченного дымохода над камином или твердотопливным котлом,

- при необходимости  удаления тепла от дымовой трубы в атмосферу ,

- необходимости устройства дымовой трубы во внутренней конструкции помещений дома и для возможности отделки дымоходной шахты  обычными отделочными материалами.

Особые преимущества. DIY

-германские комплектующие  - панели силиката кальция

- все комплектующие дымохода в одном пакете.

-сделай сам без навыков и с простыми инструментами,

- монтаж в сжатые сроки , 7-метровый дымоход включая завершение на кровле один человек  за 8-ми часовой рабочий день,

- небольшой вес дымохода, возможность подвеса на стену и перекрытие.

- возможность расположения дымохода над камином,

-возможность изгиба оси дымохода,

-возможность эксплуатации котла и камина не  дожидаясь отделки,

-возможность отделки прямо по внешнему корпусу дымохода.

-возможность отделки обычными ( не термостойкими) отделочными материалами.

 В качестве сердечника должны использоваться утепленные  трубы-сендвич  заводского изготовления,  из термостойкой нержавеющей стали.

Для внутреннего контура, в зависимости от варианта применяемого теплогенерирующего аппарата и температуры отходящих газов должна применяться сталь марок А 310, А 309, А 316,  444  с толщиной листа от 0,5 до 1,0 мм.

Для внешнего контура должна использоваться сталь  марок не ниже чем  А 304 или 444 с толщиной листа 0,5 мм

В качестве утеплителя между двумя контурами труб должен быть применен утеплитель из базальтовой  ваты без органических связующих c температурой применения не ниже 600°С.

Фирма Flammen рекомендует утепленные трубы –сендвич производства Rosinox  с внутренним диаметрами от 130, 150, 180, 200, 250 300 мм.

Для  дымовых труб, которые устанавливаются с твердотопливными котлами, работающими на  в постоянном режиме и для банных печей  в качестве внутреннего сердечника применяется жаропрочная сталь марок А 309  и А 310, для внешнего контура применяется сталь А304.

Для твердотопливных котлов периодического действия и для каминов  и отопительных печей с температурой отходящих газов до 400°С, для внутреннего сердечника используется сталь 444, Для внутреннего контура  сталь 444 или А 304


Внешняя  оболочка модульных дымоходов выполняется из жестких негорючих панелей из силиката кальция толщиной 40 или 60 мм,  марки Silka 250 KM производства Silka, Германия.

Панели Silka  великолепный  материал, обладающий уникальными характеристиками.

При плотности 250 кг/м3 и пористости 90%, коэфф. теплопроводности равен 0,09 Вт/МхК.

Панели Silka – негорючие , подтверждены  сертификатом Германии 4102-A1 и Российским сертификатом CDE-ПБ 73.В.00474.  Панели изготавливаются из извести и кварцевого песка не содержат отдельных волокон и экологически безвредны , что подтверждается сертификатом Германии EDP-CSP-2013111-D.

Отдельная панель используемая при монтаже внешней оболочки весит всего 4 кг при толщине панели 40 мм и 6 кг при толщине панели 60 мм.  При соединении панелей между собой применяется термостойкий клей производства Silka  Silkadur, поставляемый в отдельных тубах по 900 гр.

При  выполнении дымоходов из панелей толщиной 40 мм  для дополнительной жесткости системы необходимо использовать внешние хомуты.



В варианте 2015 года  в отличие от варианта 2014 года внесены конструктивные изменения, направленные на

-  увеличение жесткости конструкции дымоходов,

-  защиту утеплителя во внутренней оболочке  от выгорания связующего,

- достижение большей простоты и легкости при сборке дымохода без специальных инструментов,

- на упрощение логистики по поставке и комплектации элементов дымохода,

- на достижение максимальной комплектности, при установке дымохода.



В варианте 2014 года использовались

-готовые  секции внешней оболочки, собранные на производстве из отдельных панелей Silka.  Вес одной секции для дымохода составляет от 12 до 18 кг, в зависимости от толщины панели,

- одноконтурные трубы из нержавеющей стали ,

- внутренние термоизоляция из оболочек Rockwool выполненных с использованием органического связующего.

 Опыт эксплуатации в течении 2014 года выявил следующие недостатки:

- большой вес отдельных секций внешней оболочки, неудобство при монтаже дымохода.

- недостаточную жесткость системы ,

- отсутствие достаточного термического сопротивления внутренней оболочки Rockwool,

изготовленной с  использованием органических связующих.





Модульная дымоходная система Flammen вариант 2015 г., представлена в двух модификациях.

Вариант А 40, Вариант А60.

Дымоход подвешивается на несущую стену или на перекрытие непосредственно над камином .

Вариант B 40, Вариант B60

Дымоход ставится на перекрытие на одну отметку рядом с камином.

Варианты 40 и 60 друг от друга по толщине панелей и по высоте панелей.

 На основании опыта монтажа  принято решение поставлять секции дымохода на рынок в разобранном виде.

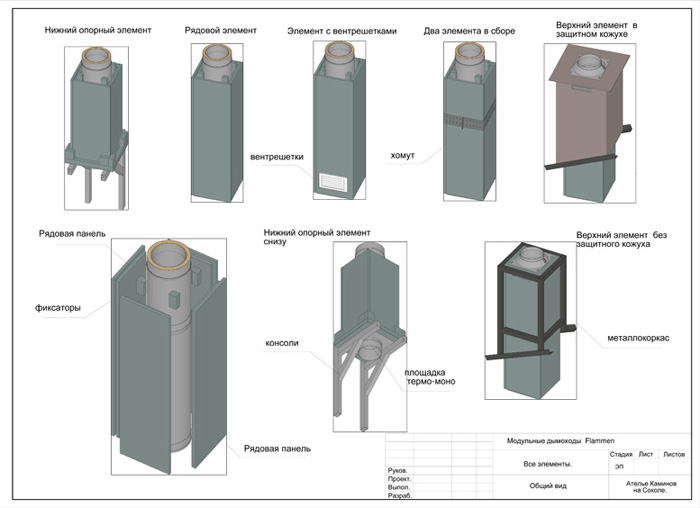

Каждая секция – нижняя (для варианта A и B),  рядовая, верхняя,  средняя для подсоединения отопительного прибора к дымоходу  под 45 град и под 90 град -   для варианта B,  поставляется  в отдельной коробке.

Рядовая секция изготавливается в трех  вариантах по высоте

Для вариантов 60 – 1000, 650 и325 мм

Для вариантов 40 - 1250, 820 и 410 мм

 В каждую коробку с панелями укладываются по 4 фиксатора для труб, которые жестко закрепляют дымовую трубу во внешней оболочке.

Трубы-сендвич поставляются в отдельных коробках в соответствии с типом дымохода,  количеством и номенклатурой секций.

В зависимости от высоты и варианта  дымохода( толщина используемых панелей)  в обязательном порядке  заказывается соответствующее количество комплектующих:

-банка клея,

-коробка саморезов,

- внешние  хомуты, стягивающие отдельные секции между собой,

- банка грунтовки, ( при варианте финишной  отделки непосредственно по внешней поверхности  внешнего короба).

 В качестве опции можно дополнительно заказать,

Для верхней секции- внешний короб на кровле, который состоит из

-  металлокаркаса  для внешней облицовки короба дымохода, выполненный из двух  рам, которые сварены из профильных труб 40х40 и соединительных элементов для этих рам.  .

- панелей внешней облицовка из фиброцементных листов,

- баллончика силиконового герметика,

- герметизирующей самоклеящейся ленты.

-атмосферозащитный зонтик.

Внешний кожух на кровле разработан для применения в двух модификациях

- для каменного дома, без учета осадки,

- для деревянного дома с учетом осадки.

 Для подвеса дымохода на стену  или перекрытие можно заказать

-опорные консоли для настенного крепления,

-раму –подвес для возможности крепления дымохода  к ж-б перекрытию, или к деревянным балкам,

Дымоходы могут выполняться как в базовом варианте

 – удаление тепла от охлаждаемой трубы в атмосферу,

- использование тепла от охлаждаемой дымовой трубы в помещении.

Для дымоходов предусмотрена возможность изгиба  оси дымовой трубы под 45 град.,

и смещения оси дымохода  до 3,0 м.п.



Для защиты прохода через сгораемые конструкции перекрытия

Дополнительные панели силиката кальция для защиты примыкающих деревянных конструкций.

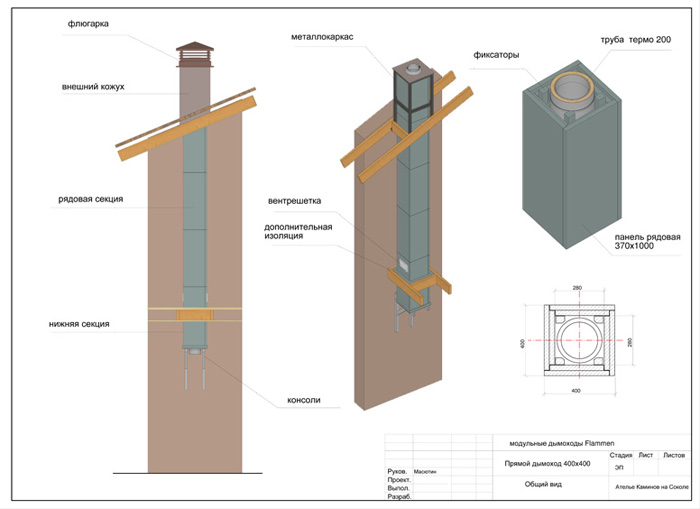

Монтаж дымоходной шахты

Все секции собираются на месте.  Для более удобной и точной сборки отдельных секций по сравнению с вариантом 2014 предложены некоторые  конструктивные изменения .

В дополнении к варианту  2014 г , в котором для фиксации секций внешней оболочки- в нижней и верхней части каждой   панели  был предложен принцип «паз-гребень»  ,

- аналогичный принцип фиксации - «паз-гребень», предложен   и для боковых граней каждой панели.

Перед началом сборки, в соответствии с проектным решением  в перекрытии и в конструкции кровли выполняются отверстия.

При проходе через деревянные перекрытия и через конструкцию кровли, размер люка для прохода дымохода увеличивается  на 60 -80 мм с каждой стороны ( в зависимости от

толщины используемых панелей для внешней оболочки). Пространство между дымоходом и обрамляющими деревянными конструктивными элементами дополнительно изолируется панелями силиката кальция 40 или 60 мм.

При этом расстояние от внешней поверхности  сердечника из нержавеющей стали не должно быть меньше 130 мм.

Монтаж начинается с нижней секции.

 В зависимости от типа дымохода нижняя секция устанавливается:

- на консоли над каминам ( или подвешивается на перекрытие), - вариант А

- устанавливается на опорную площадку Rosinox при установке дымохода на одну отметку рядом с камином, вариант В



Дымоход собирается в проектное положение  последовательно из отдельных секций

примерно в следующей последовательности:


1.
Три панели внешней оболочки, устанавливаются на площадку - нижняя секция, или на предыдущую секцию – для рядовых секций,  и соединяются  между собой на клею и на саморезах . При этом каждая из  соответствующих граней каждой  панели ( паз-гребень) промазывается клеем.  Каждый стык дополнительно фиксируется саморезами через 150 мм по высоте. Излишки клея удаляются.

2. Сердечник из нержавеющей стали устанавливается на нижестоящий сердечник или на опорную площадку и скрепляется с предыдущим элементом на хомуте.,

3. Устанавливается  четвертая панель внешней оболочки, которая фиксируется к уже установленным элемента внешней оболочки на клею и на саморезах,

Далее процесс повторяется на следующей секции.

Внешние оболочки каждой секции при толщине панелей 40 мм стягиваются между собой внешними  хомутами.

Верхняя секция  дымохода, которая проходит через конструкцию кровли должна быть защищена от атмосферных осадков и иметь дополнительную жесткость .

Для защиты от атмосферных осадков применяется внешний кожух из фиброцементных листов или из аквапанелей производства Knauff

Внешний кожух крепится  к металлокаркасу , который собирается по месту на болтах из двух отдельных рам и связующих элементов, выполненных из профильных стальных труб 40хм40 мм. Металлокаркас крепится к несущим конструкциям кровли и устанавливается

между внешним кожухом и конструкцией дымохода.

В зависимости от типа дома, в котором устанавливается дымоход –  деревянный дом с учетом осадки , или каменный дом, -  разработаны  соответствующие варианты верхней секции дымохода.

Так как конструкция дымохода вентилируемая, то в рядовой секции выше подсоединения камина по месту выполняются отверстия, в которые устанавливаются вентиляционные решетки.

В верхней секции во внешней оболочке выполняются отверстия для выхода теплого воздуха в атмосферу. Соответствующие отверстия должны быть выполнены о внешнем кожухе на кровле.

Шахта  дымохода внутри здания может быть облицована любыми  сгораемыми или несгораемыми штукатурками или панелями по каркасу из профилей knauff.

Внешняя отделка внешнего кожуха на кровле может быть выполнена любыми отделочными материалами.

В дымоходной сиcтеме Flammen предусмотрен вариант переноса оси дымохода внутри здания на расстояние до 3.0 м.  Две части дымохода жестко фиксируются,

каждая на своем  на перекрытии. Между нижней и верхней частями дымохода устанавливается соединительная часть. Для этого используются секции внешней облицовки и секции дымовой трубы  под 45 град.

Вариант применения дымовой шахты с  изгибом дымовой трубы не применяется  для домов с осадкой конструкции здания.

При эксплуатации камина, печи или котла качественным топливом – сухими лиственными дровами или топливными брикетами,   внутренняя поверхность сердечника из полированной нержавеющей стали не загрязняется продуктами горения.

Чистка дымохода не требуется.

При  частой эксплуатации и при использовании некачественного топлива- сырых дров,

строительного мусора, хвойных пород деревьев необходимо периодически удалять загрязнение с внутренней поверхности дымохода.

Для этого:

- при варианте А  дымоход чистится через топку и через подсоединительный элемент,

- при варианте В дымоход чистится через прочистное отверстие, расположенное в соответствующей секции дымохода , ниже подсоединения отопительного прибора.

 27 ноября 2015 года
